Elesense NSO
Nettstasjonsovervåking
Elesense NSO gjer det enkelt å samle inn data frå nettstasjonar og mastetrafoar – og sende dei direkte til systema du allereie brukar for nettnytte, DMS, NIS og SCADA.
Data kan sendast til EmbriQ, Validér og Clarify, integrerast med andre mottakarsystem etter behov eller leverast som rådata når du treng full fleksibilitet.

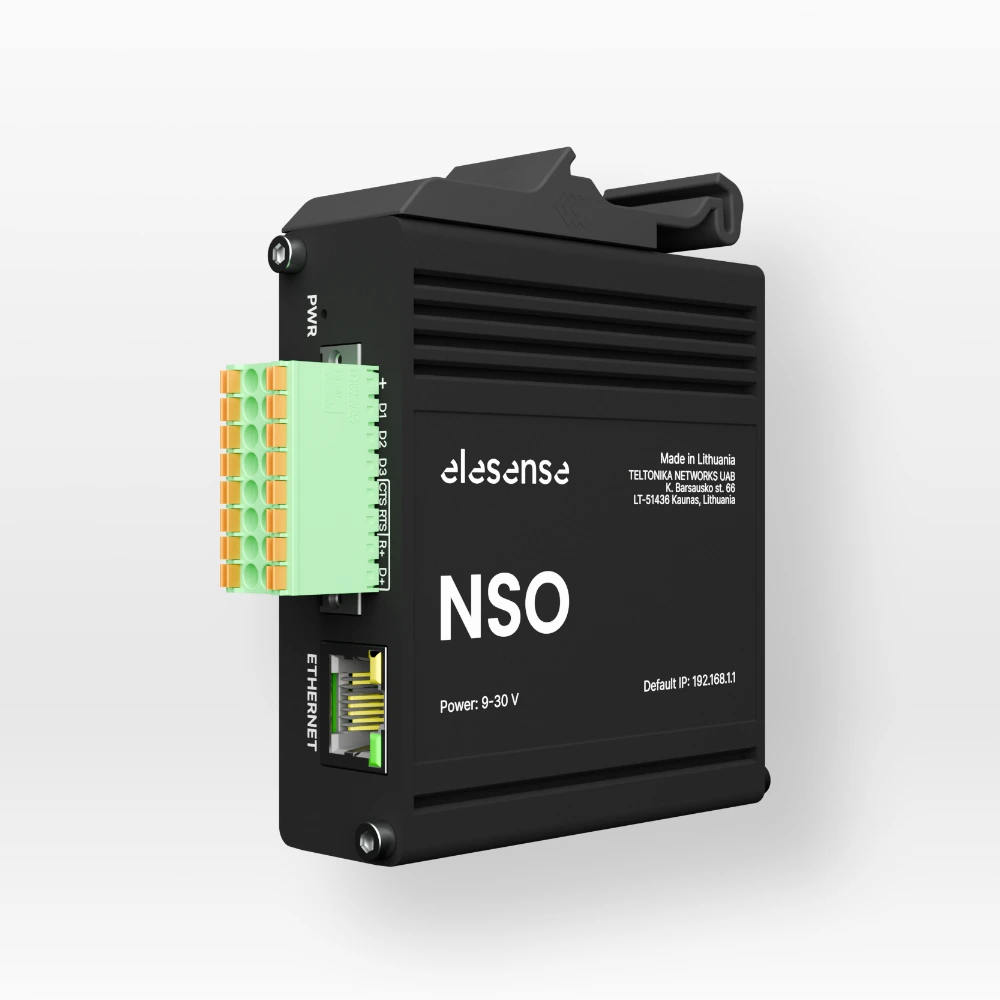

Gateway klar for framtida
Elesense NSO byggjer på gjennomprøvd, EU-produsert maskinvare frå Teltonika Networks. Det gir ei sikker, sertifisert og kostnadseffektiv løysing.
Det unike ligg i programvara Elesense har utvikla. Programvara handterer hendingar og alarmar i sanntid på eininga, oppfyller FEF § 5-2, FoL og RENblad 6025 – og hentar ut viktige målingar for nettnytte.
Nettverk | LTE Cat M1, Telia SIM med roaming til Telenor |
Grensesnitt | RS485, RS232, RJ45, 3 x I/O, 1 x analog |
Modbus | RTU, TCP/IP |
Posisjon | GPS som opsjon |
Straum | 9–30 VDC, maks 3,5 W |
Dimensjonar | 83 x 25 x 74,2 mm |
Vekt | 165 g |
Temperatur | -40 °C til 75 °C |
Luftfuktigheit | 10-90 % ikkje-kondenserande |
Kapslingsgrad | IP30 |
Samsvar | CE, UKCA, EAC, RCM, CB, WEEE |
I standardoppsettet blir maks-, min- og snittverdiar for parameter berekna og sende til valfritt system kvart 15. minutt. Ved feilsøking kan BOOST-funksjonen nyttast til målingar med 15-sekundsintervall, til dømes for å forenkle søk etter jordfeil.
Spenning | |
Straum | |
Energi | Fire kvadrantar |
Effekt | Aktiv / reaktiv / tilsynelatande |
Effektfaktor | |
Frekvens | |
THDi / THDu | |
Lekkasjestraum | TT-nett |
Isolasjonsmotstand | 1000V IT-nett |
Temperatur |
Programvara bereknar hendingar og alarmar i sanntid og sender melding når kriteria er nådde.
Jordfeil | |
Avbrot* / fasebrot | Krev Elesense UPS |
Nullpunktssikring | IT-nett |
Lekkasjestraum | TT-nett |
Isolasjonsmotstand | 1000 V IT-nett |
Spenningsusymmetri | |
Over- og underspenning | |
Flimmer* | Avhengig av nettanalysator |
Overharmonisk | THDu |
Inngangar | Dør, OVS, kortsl., m.m. |
Finn du ikkje instrumentet eller utstyret du brukar? Elesense kan implementere støtte for fleire typar instrument og utstyr etter behov.
Nettanalysatorar
- Function CVM-E3-MINI
- Function CVM-MINI
- Function CVM-C11
- Function CVM-C10
- Function CVM-NRG96
- IME NEMO D4-Le
- Schneider PM3255
Isolasjonsovervåking
- Bender ISOMETER isoHV425
- Megacon KPM16xx
Lekkasjestrøm / jordfeilvarsler
- Function RGU-10
- Bender RCM410R
Nullpunktsikring
- El-tjeneste Nullpunktsikring NPSx

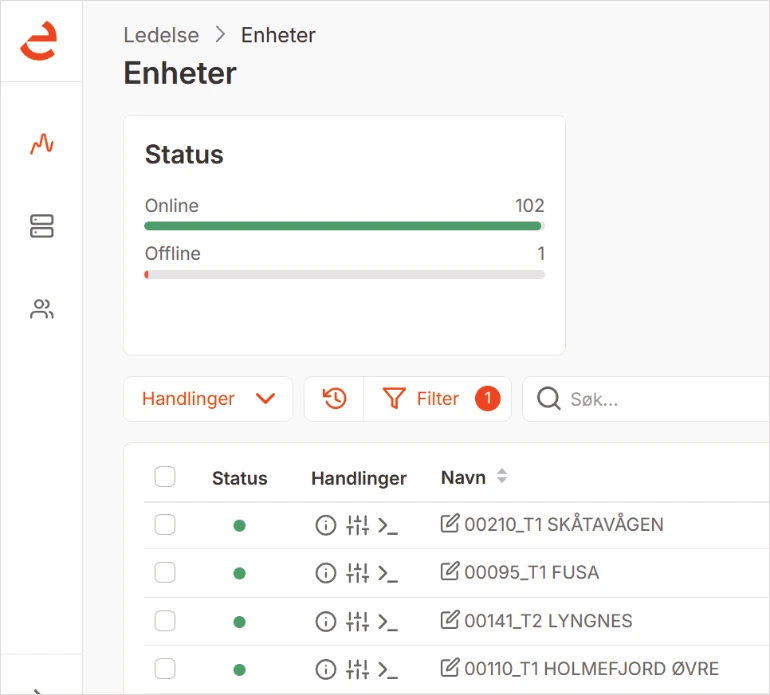

Gatewayane blir administrerte i Elesense ADM – eit brukarvenleg styringssystem som gir oversikt over status og gjer det enkelt å endre innstillingar og terskelverdiar for hendingar og alarmar direkte på gatewayane.
Prefabrikkerte pakker
Elesense leverer komplette, skreddarsydde og AUS-klare pakkar for rask og kostnadseffektiv overvåking av nettstasjonar og mastetrafoar. Ta kontakt for å sjå korleis me kan styrkje overvåkinga av nettet ditt.
for nybygg
Nyare nettstasjonar frå Siemens, ABB / Priess, Møre Trafo m.fl. kjem ofte med nettanalysatorar og anna utstyr kopla mot rekkeklemmer frå fabrikk. Gatewayen kan koplast til rekkeklemmer for RS485 og signal frå nullpunktssikring, dør m.m.
I pakken
- Elesense NSO-gateway
- 15 W / 24 VDC DIN-straumforsyning
- Antenne med 3 m kabel og magnetfot
- Kablar for RS485 og 24 VDC
Opsjonar
- Elesense UPS
- Forlengarkabel for antenne, 2 m
- GPS-antenne for lokalisering, 3 m kabel

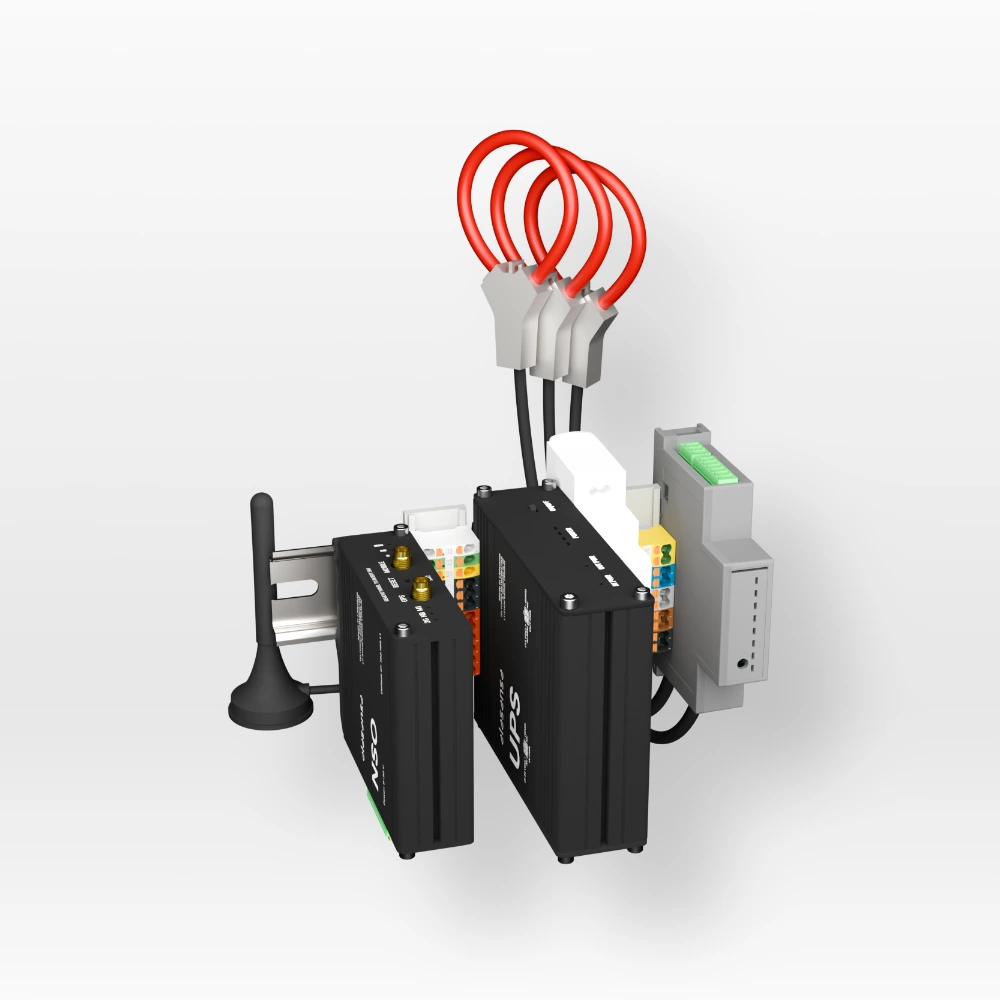

for rehab
Eldre nettstasjonar med analoge instrument kan vere tidkrevjande å byggje om og krev ofte straumstans. Elesense leverer NSO, nettanalysator, rekkeklemmer og anna tilbehøyr ferdig kopla på DIN-skinne. Slik kan eldre nettstasjonar oppgraderast raskt, med moglegheit for AUS-arbeid.
I pakken
- Elesense NSO-gateway
- 15 W / 24 VDC DIN-straumforsyning
- Antenne med 3 m kabel og magnetfot
- Rekkeklemmer
- Nettanalysator for 3-fase IT-, TT- og TN-nett, 230 V–22 kV
- 3 x klasse 0.5 Rogowski-spolar, 0–5000 A
- DIN-skinne
Opsjonar
- Elesense UPS
- Lekkasjestraumsmålar for TT-/TN-nett, inkl. straumtrafo
- Isolasjonsovervaking for 1000 V IT-nett
- Ekstra I/O-modular
- PT100-modul og PT100-sensor
- Dørsensor
- Forlengarkabel for antenne, 2 m
- GPS-antenne for lokalisering, 3 m kabel
- Klemmer for samleskinnar med innebygde sikringar for AUS-montasje

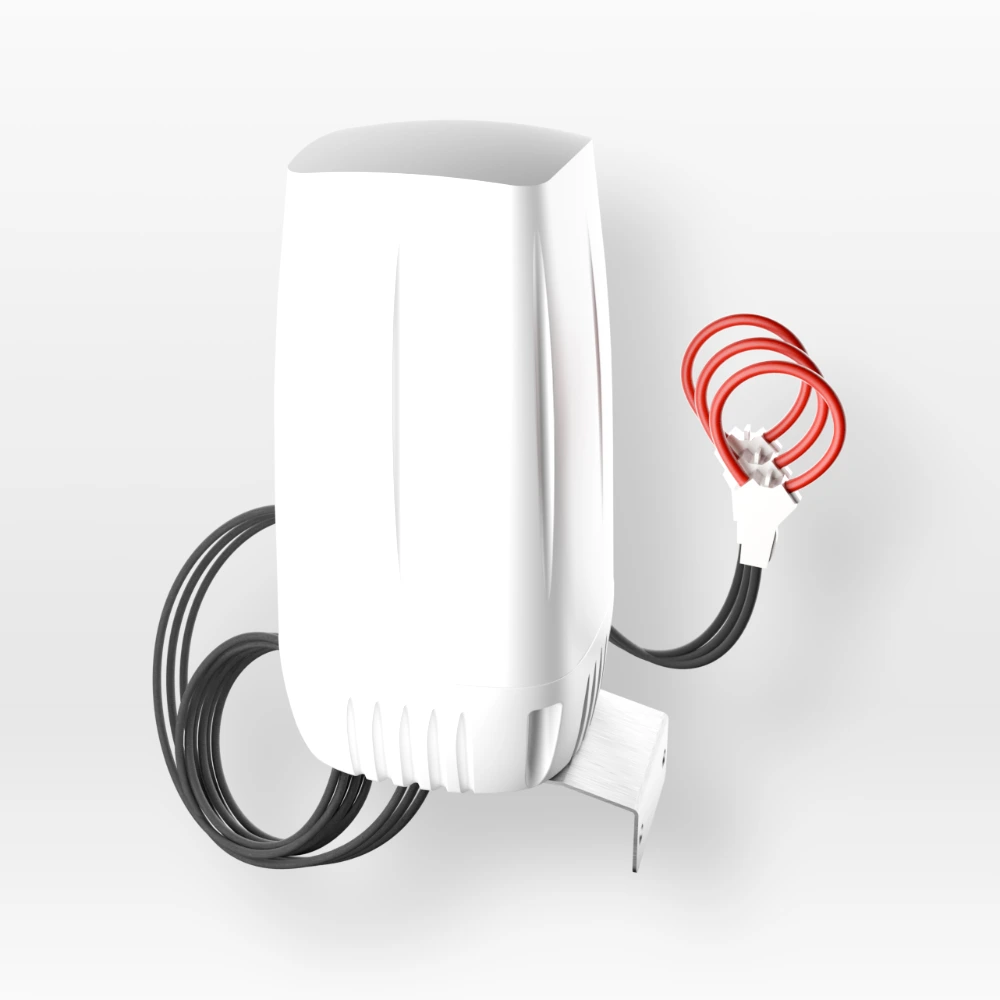

for mast og skap

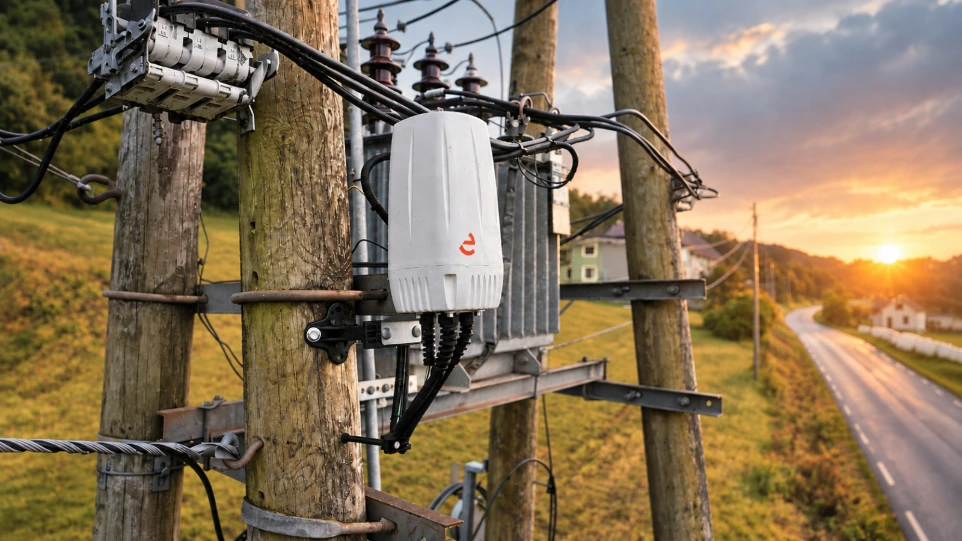

Mastepakken er utvikla for rask og kostnadseffektiv overvåking av mastetrafoar. Elesense leverer NSO ferdig kopla med kompakt nettanalysator i robust kapsling og IP67-graderte, UV-bestandige Rogowski-spolar. Pakka kan monterast rett på stolpe med to franske treskruar, eller utanpå skap med brakett og kabelbeskyttar som opsjon – utan omfattande ombygging. Det gir kort montasjetid, lågare installasjonskostnad og mindre behov for straumstans. Klemmer med innebygde sikringar kan leverast for AUS-montasje.
- Elesense NSO-gateway
- IP68-gradert kapsling med ventilasjon og feste for franske treskruar til stolpe
- Innebygd antenne for LTE-M og GPS
- 15 W / 24 VDC DIN-straumforsyning
- Nettanalysator for 3-fase IT-, TT- og TN-nett, 230 V–415 V
- 3 x klasse 0.5 Rogowski-spolar, IP67 og UV-bestandige, 0–5000 A
- Kablar for fasespenning og signalkabel for nullpunktssikring ved IT-nett
- Elesense UPS
- Brakett og kabelbeskyttar for montering utanpå ABB Kabeldon- og ABB FastLine-skap
- Lekkasjestraumsmålar for TT-/TN-nett, inkl. straumtrafo IP67
- Klemmer for EX med innebygde sikringar for AUS-montasje
Elesense UPS er ei kompakt, avbrotsfri straumforsyning som gir NSO utvida funksjonalitet ved straumstans. Ho gjer det mogleg med varsling ved spenningsbortfall og overvåking av jord- og kortslutningsindikatorar, dører, brytarstillingar i apparatanlegg, m.m. medan straumen er borte.
Elesense kan også levere ein kompakt nettanalysator med 12 V-forsyning, tilpassa bruk saman med UPS-en. Då kan måledata etter gjeninnkoplingsautomatikk (GIK), prøvekoplingar og andre hendingar analyserast og samanliknast på tvers av nettstasjonar. I kombinasjon med overvåking av jord- og kortslutningsindikatorar gir dette eit kraftig verktøy for å finne feillokasjonar.
I pakken
- Elesense UPS
- Ledningssett mellom straumforsyning og Elesense NSO / rekkeklemmer
Spesifikasjonar
Tilkopling | 2 x Micro-Fit 3.0 4P |
Straum | Inn: 9–30 VDC / maks 9,5 W |
Kapasitet | 2600 mAh, gir 1–12+ timar batteritid avhengig av straumtrekk |
Dimensjonar | 100 x 30 x 85 mm |
Vekt | 315 g |
Temperatur | 0 °C til 45 °C |
Samsvar | CE/RED, UKCA, EAC |
